Гирлянда со звуковой активацией
Гирлянда со звуковой активацией

Как ясно из названия такая гирлянда включается при появляении какого-нибудь громкого звука. Это может быть музыка во время танцев или громкая речь. Как же это все сделать? Очень просто. Для начала надо изготовить саму гирлянду.
Гирлянда будет светодиодная. Для ее изготовления нам нужно будет пара десятков разноцветных(желательно RGB, но пойдут и одноцветные) мигающих светодиодов, резисторы, кусок макетной платы и несколько метров изолированного провода. Берем макетную плату и режем на квадратики размером примерно 1см на 1см. Количество квадратиков равно количеству светодиодов(это будут мини платы на которые будет производиться установка этих самих диодов и резисторов). Затем производим установку деталей и соединение плат гирлянды. Схема гирлянды должна быть примерно следующей.


Резисторы 1к выбраны из расчета на напряжение 8-9 вольт. Для более низкого напряжения их значение можно уменьшить. После сборки проверяем правильность монтажа и для того, чтобы полностью убедиться в работоспособности гирлянды подаем на нее напряжение. Нарадовавшись мигающими огоньками можно переходить к изготовлению устройства звуковой активации.
Устройство звуковой активации выполняет функции акустического реле и работает следующим образом.


Элементы для схемы звуковой активации:
DD1 К561ЛЕ10
VT1-VT4 BC547
R1 4,7к
R2,R4,R6 10к
R3,R5,R9,R10 200к
R7,R11 390
R8 820к
С1,С3,С4 0.33мк
С2,С7 10мк
C5 1мк(неполярный)
С6 47мк

Сигнал с микрофона усиливается двухтранзисторным УНЧ на VT1,VT2 и подается на формирователь импульсов на логических элементах DD1.1,DD1.2. К выходу формирователя подключен таймер на элементах VT3,C6,R10,DD1.3. При появлении звука таймер срабатывает, на выходе DD1.3 устанавливается высокий логический уровень и открывается транзистор VT4. Этот транзистор подает питание на гирлянду. Интервал времени, в течение которого включена гирлянда, определяется значением емкости C6 и сопротивлением R10. У меня он сотавляет 5-6 секунд. Подстроечником R2 регулируется чувствительность устройства к звуку. К XS1 подключают гирлянду, а на XS2 подают питание 5-9 вольт.
Значения всех элементов некритично и может составлять +/-30% от указанных на схеме. В качестве DD1 подойдет любая цифровая КМОП микросхема, содержащая в себе элементы, которые могут работать как инверторы(элементы НЕ, И-НЕ, ИЛИ-НЕ). Подойдут ИМС К561ЛЕ5, К561ЛН2, К561ЛА7 и др. Вместо транзисторов BC547 можно использовать КТ3102, КТ315. Если гирлянда потребляет ток больше 100мА, то выходной транзистор VT4 нужно заменить на более мощный, например на КТ972.

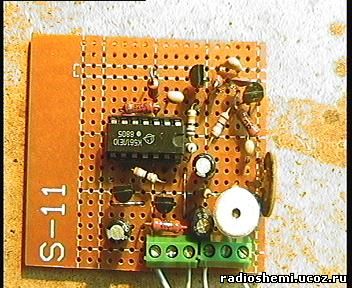

Итак, если вы сделали все правильно, то устройство должно выглядеть примерно следующим образом.

Гирлянда Звуковое реле

Т.к. свою елку на момент испытаний я не успел вытащить из шкафа, то результаты работы пришлось проверять на бумажном эмуляторе елки:)


Пару слов о питании. В моем варианте при напряжении 5-6 вольт в рабочем состоянии система потребляет 35-40мА. В дежурном режиме около 1,5мА. Это позволяет в качестве источника питания использовать 4 пальчиковые батарейки, которых должно хватить надолго. Но разумеется можно также использовать какой-нибудь готовый блок питания на напряжение 5-9 вольт.




Источник: http://laserium.narod.ru/gir.html
