Светодиодная цветомузыка на 30 светодиодах

Светодиодная цветомузыка на 30 светодиодах

Эта цветомузыкальная установка выполнена на тридцати сверхярких светодиодах, разделенных по 10 на каждый из трех частотных каналов. Светодиоды не просто включаются от превышения входного сигнала некоторого порога изменяется число светящихся светодиодов в зависимости от уровня сигнала в частотном канале. Это создает эффект изменения не только яркости, но и размеров светящейся площади.

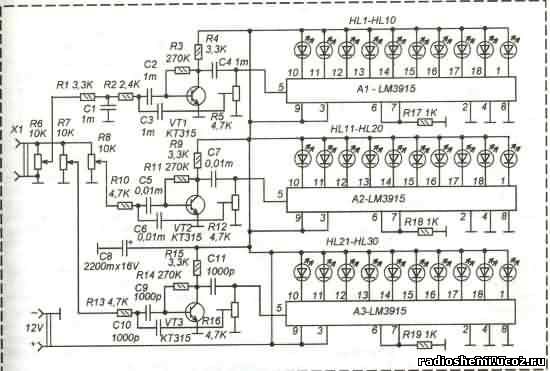

Схема состоит из трех активных фильтров на транзисторах VT1-VT3 и трех измерителей напряжения на микросхемах А1-АЗ (LM3915), нагруженных светодиодами, установленными в экране ЦМУ.



Активные фильтры выделяют следующие полосы частот, - на VT1 - 100-800 Гц, на VT2 - 500-2000 Гц, на VT3 - 1500-5000 Гц. С выходов активных фильтров НЧ сигналы поступают на световые каналы, выполненные на микросхемах А1-АЗ и светодиодах HL1-HL30 по схемам индикаторов уровня напряжения НЧ. Число светящихся светодиодов в канале зависит уровня НЧ напряжения общего и данного частотного канала. Для получения наиболее красочной картины уровни входных напряжений для каждого из каналов устанавливаются переменными резисторами R6-R8. Питается цветомузыкальная установка от сетевого источника напряжением 9-15V и
на ток до 850 мА (годится сетевой адаптер, например, от игровой приставки «Денди»). Желательно чтобы светодиоды были разных цветов, красные, синие, зеленые. Но в распоряжении автора были только белые сверхяркие светодиоды, поэтому они были окрашены в нужные цвета быстросохнущим бесцветным лаком для мебели, в который в качестве красителей была добавлена разноцветная (синий, красный и зеленый) паста от шариковых ручек. Можно разбить светодиоды на группы и сделать экран цветомузыки с тремя зонами, выделенными светофильтрами разных цветов или сделать три разных светильника («прожектора») с отражателями и разноцветными светофильтрами. Налаживание заключается только в настройке активных фильтров. Это делают при помощи генератора НЧ. Резисторами R5, R12 и R16 устанавливают необходимую ширину полос фильтров.
